結構特點及用途

軟密封閘閥，利用彈性閘板受力時產生的微量變形的補償作用，來達到良好的密封效果，使用時介質溫度不高于0~80C。可廣泛應用于建筑、食品、化工能源、給排水等行業，在管路和設備上作為調節和截流之用。

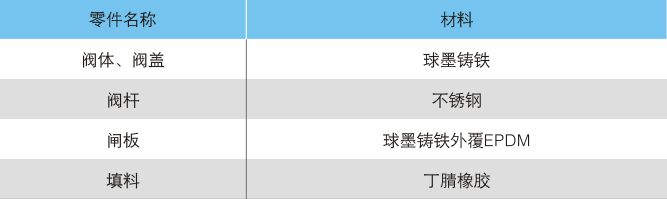

 主要零件材料

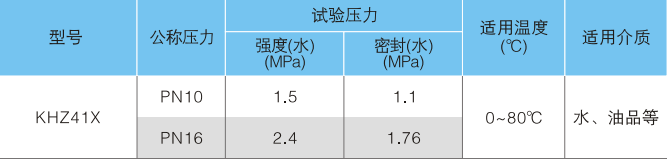

 主要技術參數

 執行標準

設計標準參照 CJ/T 216-2005                 結構長度符合 GB/T 12221

法蘭連接符合 GB/T 17241.6                  試驗標準參照 GB/T 13927

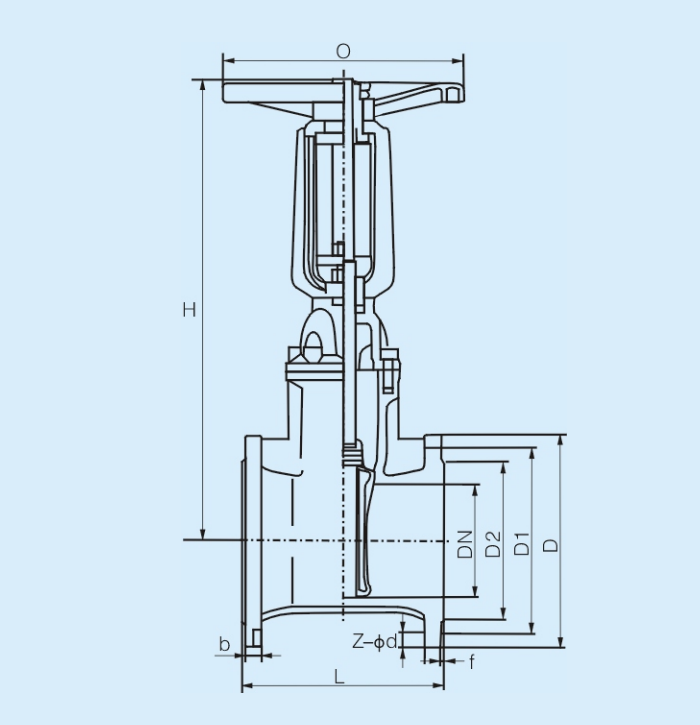

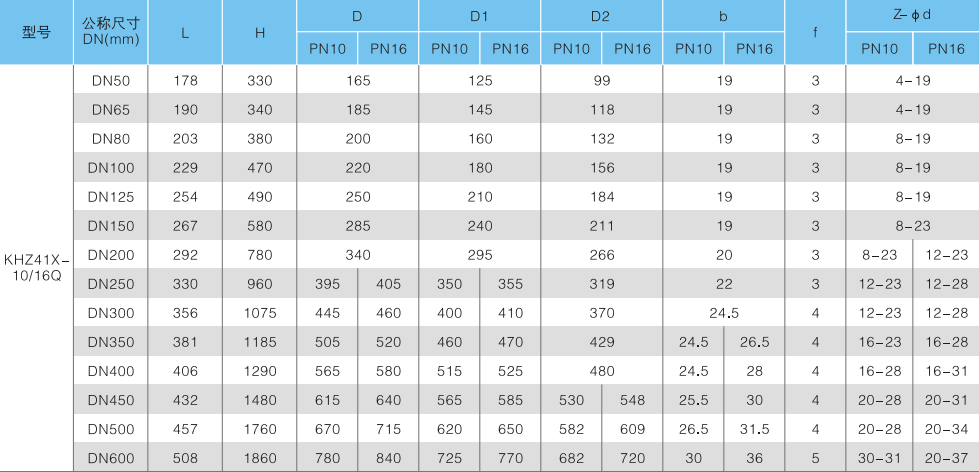

 主要外形尺寸

備注：結構長度L為國標GB/T12221系列，如需要JB97標準的請訂貨時注明。另H值僅供參考，以實物實際尺寸為準。
